공압(空壓, Pneumatics)

공압 기초에 대한 자세한 설명

공압(空壓, Pneumatics)은 압축 공기를 이용하여 기계적 작업을 수행하는 기술입니다. 공압 시스템은 다양한 산업 분야에서 널리 사용되며, 특히 자동화, 로봇 공학, 제조업 등에서 중요한 역할을 합니다. 이번 블로그에서는 공압의 기본 원리, 구성 요소, 장점과 단점, 그리고 응용 분야에 대해 자세히 알아보겠습니다.



1. 공압의 기본 원리

공압 시스템은 압축 공기를 사용하여 힘을 생성하고 이를 통해 기계적 작업을 수행합니다. 기본적으로 공압의 원리는 다음과 같습니다:

● 압축 공기: 공기를 압축하여 높은 압력을 생성합니다. 이 압축된 공기는 에너지를 저장하고, 필요할 때 이를 방출하여 작업을 수행합니다.
● 작동 원리: 압축된 공기가 실린더 내부로 유입되면, 공기의 압력에 의해 피스톤이 움직입니다. 이 피스톤의 움직임이 기계적 작업을 수행하는 데 사용됩니다.
이러한 원리를 바탕으로 공압 시스템은 다양한 형태의 기계적 작업을 수행할 수 있습니다.

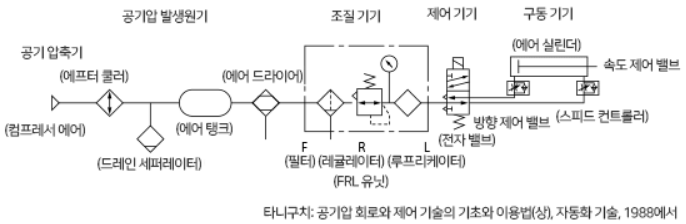

2. 공압 시스템의 구성 요소

공압 시스템은 여러 가지 구성 요소로 이루어져 있으며, 각 구성 요소는 특정한 역할을 수행합니다. 주요 구성 요소는 다음과 같습니다:



2.1. 압축기

압축기는 공기를 압축하여 높은 압력의 공기를 생성하는 장치입니다. 일반적으로 전기 모터에 의해 구동되며, 공기를 흡입하여 압축한 후 저장 탱크로 보냅니다. 압축기는 공압 시스템의 핵심 요소로, 시스템의 성능에 큰 영향을 미칩니다.



2.2. 저장 탱크

저장 탱크는 압축된 공기를 저장하는 용기입니다. 이 탱크는 압축기에서 생성된 공기를 저장하여 필요할 때 사용할 수 있도록 합니다. 저장 탱크의 용량은 시스템의 요구 사항에 따라 다르며, 공압 시스템의 안정성을 높이는 데 기여합니다.



2.3. 필터

필터는 압축 공기에서 불순물을 제거하는 역할을 합니다. 압축 과정에서 공기 중의 수분, 먼지, 기름 등이 혼합될 수 있으므로, 필터를 통해 이러한 불순물을 제거하여 시스템의 성능을 유지하고 기계의 수명을 연장합니다.



2.4. 조절기

조절기는 압축 공기의 압력을 조절하는 장치입니다. 압력 조절기를 사용하여 시스템의 압력을 일정하게 유지하고, 필요한 압력으로 조정할 수 있습니다. 이를 통해 공압 시스템의 안정성과 효율성을 높일 수 있습니다.



2.5. 방향 제어 밸브

밸브는 압축 공기의 흐름을 제어하는 장치입니다. 공압 시스템에서 밸브는 공기의 유입과 유출을 조절하여 실린더의 움직임을 제어합니다. 일반적으로 사용되는 밸브에는 전자식 밸브, 수동식 밸브, 비례 밸브 등이 있습니다.



2.6. 실린더

실린더는 압축된 공기의 압력을 기계적 힘으로 변환하는 장치입니다. 실린더 내부에는 피스톤이 있으며, 압축 공기가 유입되면 피스톤이 움직여 기계적 작업을 수행합니다. 실린더의 종류에는 원통형 실린더, 이중 작동 실린더, 단일 작동 실린더 등이 있습니다.



3. 공압 시스템의 장점과 단점

공압 시스템은 여러 가지 장점과 단점을 가지고 있습니다. 이를 이해하는 것은 시스템을 설계하고 운영하는 데 매우 중요합니다.



3.1. 장점

● 간단한 구조: 공압 시스템은 비교적 간단한 구조로 이루어져 있어 설치와 유지보수가 용이합니다.
● 빠른 반응 속도: 압축 공기는 빠르게 이동할 수 있어, 공압 시스템은 빠른 반응 속도를 제공합니다.
● 안전성: 전기적 요소가 아닌 압축 공기를 사용하므로, 화재나 전기적 위험이 적습니다.
● 유연성: 공압 시스템은 다양한 작업에 쉽게 적용할 수 있으며, 필요에 따라 시스템을 확장하거나 변경할 수 있습니다.



3.2. 단점

● 에너지 효율성: 압축 공기를 생성하는 과정에서 에너지가 소모되므로, 에너지 효율성이 낮을 수 있습니다.
● 소음: 압축기와 공압 시스템의 작동 시 소음이 발생할 수 있습니다.
● 온도 변화: 압축 공기가 팽창하면서 온도가 변화할 수 있으며, 이로 인해 시스템의 성능에 영향을 미칠 수 있습니다.
● 수분 문제: 압축 공기 중의 수분이 시스템에 영향을 줄 수 있으므로, 적절한 필터링이 필요합니다.



4. 공압의 응용 분야

공압 기술은 다양한 산업 분야에서 활용됩니다. 주요 응용 분야는 다음과 같습니다:



4.1. 제조업

제조업에서는 공압 시스템을 사용하여 조립, 이송, 포장 등의 작업을 수행합니다. 공압 구동 장치는 빠르고 정확한 작업을 가능하게 하여 생산성을 높입니다.



4.2. 로봇 공학

로봇 공학에서는 공압을 이용한 로봇 팔이나 그리퍼가 많이 사용됩니다. 공압 시스템은 로봇의 움직임을 부드럽고 정밀하게 제어할 수 있습니다.



4.3. 자동차 산업

자동차 산업에서는 공압 시스템을 사용하여 도어 잠금, 유리 세정기, 브레이크 시스템 등 다양한 기능을 구현합니다. 공압 기술은 자동차의 성능과 안전성을 높이는 데 기여합니다.



4.4. 건설 및 중장비

건설 현장에서는 공압 도구를 사용하여 드릴링, 해머링, 절단 등의 작업을 수행합니다. 공압 도구는 강력한 힘을 제공하여 작업 효율성을 높입니다.



4.5. 의료 분야

의료 기기에서도 공압 기술이 사용됩니다. 예를 들어, 공압을 이용한 수술 도구나 환자 이송 장치 등이 있습니다. 공압 시스템은 정밀한 제어가 필요한 의료 분야에서 중요한 역할을 합니다.
