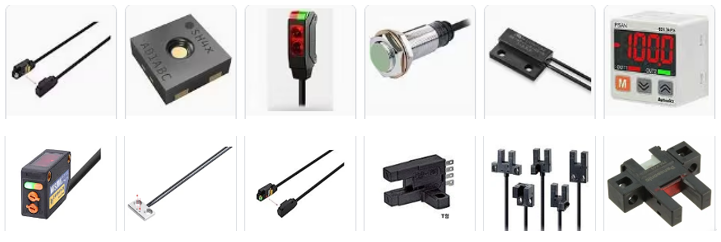

센서(Sensor)
센서: 기술과 응용
서론
현대 사회에서 센서는 다양한 분야에서 필수적인 역할을 하고 있습니다. 센서는 물리적, 화학적, 생물학적 현상을 감지하고 이를 전기 신호로 변환하여 정보를 제공하는 장치입니다. 이러한 센서는 스마트폰, 자동차, 의료 기기, 산업 자동화 등 여러 분야에서 활용되고 있으며, 우리의 일상생활을 더욱 편리하고 안전하게 만들어 줍니다. 이번 블로그에서는 센서의 기본 개념, 종류, 작동 원리, 응용 분야 및 미래 전망에 대해 자세히 살펴보겠습니다.
센서의 기본 개념
센서는 입력 신호를 감지하여 이를 전기 신호로 변환하는 장치입니다. 입력 신호는 온도, 압력, 빛, 소리, 화학 물질 등 다양한 형태로 존재할 수 있습니다. 센서는 이러한 입력 신호를 감지하여 특정한 출력 신호를 생성하며, 이 출력 신호는 다른 장치나 시스템에서 해석되어 사용됩니다.
센서의 구성 요소
센서는 일반적으로 다음과 같은 구성 요소로 이루어져 있습니다:
● 감지 요소: 입력 신호를 감지하는 부분으로, 물리적 현상이나 화학적 반응을 통해 신호를 생성합니다.
● 신호 변환기: 감지 요소에서 생성된 신호를 전기 신호로 변환하는 역할을 합니다.
● 신호 처리 회로: 변환된 전기 신호를 처리하여 유용한 정보로 변환합니다.
● 출력 장치: 최종적으로 처리된 신호를 사용자에게 전달하는 장치입니다.
센서의 종류
센서는 그 작동 원리와 감지하는 물리적 현상에 따라 여러 가지로 분류할 수 있습니다. 여기서는 몇 가지 주요 센서의 종류를 소개하겠습니다.
1. 온도 센서
온도 센서는 온도를 측정하는 데 사용됩니다. 대표적인 온도 센서로는 열전대, RTD(저항 온도 감지기), 서미스터 등이 있습니다. 이들 센서는 각각의 원리에 따라 온도를 감지하고, 산업, 가정, 의료 등 다양한 분야에서 활용됩니다.
● 열전대: 두 개의 서로 다른 금속이 접합된 지점에서 발생하는 전압 차이를 이용하여 온도를 측정합니다.
● RTD: 저항의 변화를 이용하여 온도를 측정하며, 높은 정확도를 제공합니다.
● 서미스터: 온도에 따라 저항이 크게 변하는 반도체 소자를 이용하여 온도를 측정합니다.
2. 압력 센서
압력 센서는 기체나 액체의 압력을 측정하는 장치입니다. 일반적으로 피에조 저항형, 정전용량형, 압전형 센서가 있으며, 자동차, 항공기, 산업 기계 등에서 널리 사용됩니다.
● 피에조 저항형: 압력에 따라 저항이 변하는 원리를 이용하여 압력을 측정합니다.
● 정전용량형: 압력에 따라 두 전극 사이의 간격이 변하면서 정전 용량이 변화하는 원리를 이용합니다.
● 압전형: 압력을 가했을 때 발생하는 전압을 이용하여 압력을 측정합니다.
3. 광 센서
광 센서는 빛의 세기나 파장을 감지하는 센서입니다. 포토다이오드, 포토레지스터, CCD(전하 결합 소자) 등이 있으며, 카메라, 조명 제어 시스템, 환경 모니터링 등에 사용됩니다.
● 포토다이오드: 빛을 전기 신호로 변환하는 반도체 소자입니다.
● 포토레지스터: 빛의 세기에 따라 저항이 변하는 소자로, 조도 센서로 많이 사용됩니다.
● CCD: 이미지 센서로, 빛을 전기 신호로 변환하여 이미지를 생성합니다.
4. 가스 센서
가스 센서는 특정 가스의 농도를 측정하는 센서입니다. 주로 화학적 반응을 이용하여 가스를 감지하며, 환경 모니터링, 산업 안전, 가스 누출 감지 등에 활용됩니다.
● 반도체형: 가스와의 화학 반응으로 저항이 변하는 원리를 이용합니다.
● 전기화학형: 가스와의 반응으로 전류가 흐르는 원리를 이용하여 농도를 측정합니다.
● 광학형: 특정 파장의 빛을 이용하여 가스의 농도를 측정합니다.
5. 근접 센서
근접 센서는 물체의 존재를 감지하는 센서로, 초음파, 적외선, 정전용량 방식 등이 있습니다. 스마트폰의 화면 자동 잠금, 자동차의 주차 보조 시스템 등에서 사용됩니다.
● 초음파 센서: 초음파를 발사하고 반사된 신호를 분석하여 물체의 거리를 측정합니다.
● 적외선 센서: 적외선 빛을 이용하여 물체의 존재를 감지합니다.
● 정전용량 센서: 물체가 가까워지면 정전 용량이 변하는 원리를 이용합니다.
센서의 작동 원리
각 센서는 고유한 작동 원리를 가지고 있으며, 이를 통해 다양한 물리적 현상을 감지합니다. 예를 들어, 온도 센서의 경우, 열전대는 두 개의 서로 다른 금속이 접합된 지점에서 발생하는 전압 차이를 이용하여 온도를 측정합니다. 반면, 압력 센서는 압력에 따라 변형되는 재료의 전기적 특성을 이용하여 압력을 감지합니다.
신호 변환 과정
센서가 감지한 입력 신호는 일반적으로 아날로그 신호로 시작됩니다. 이 아날로그 신호는 신호 변환기를 통해 디지털 신호로 변환되어, 마이크로컨트롤러나 컴퓨터에서 처리될 수 있습니다. 이 과정에서 아날로그-디지털 변환기(ADC)가 중요한 역할을 합니다.
센서의 응용 분야
센서는 다양한 산업과 일상생활에서 광범위하게 사용됩니다. 다음은 주요 응용 분야입니다.
1. 산업 자동화
산업 현장에서 센서는 생산 공정의 자동화와 모니터링에 필수적입니다. 온도, 압력, 유량 등을 측정하여 공정의 효율성을 높이고, 안전성을 확보하는 데 기여합니다. 예를 들어, 제조업체는 센서를 통해 기계의 상태를 실시간으로 모니터링하고, 이상 징후를 조기에 감지하여 유지보수를 수행할 수 있습니다.
2. 의료 기기
의료 분야에서는 환자의 생체 신호를 모니터링하는 데 센서가 사용됩니다. 심박수, 혈압, 체온 등을 측정하여 환자의 건강 상태를 실시간으로 파악할 수 있습니다. 예를 들어, 심전도(ECG) 센서는 심장의 전기적 활동을 측정하여 심장 질환을 조기에 발견하는 데 도움을 줍니다.
3. 스마트 홈
스마트 홈 기술에서는 다양한 센서를 통해 집안의 환경을 자동으로 조절합니다. 예를 들어, 온도 센서를 이용하여 난방 및 냉방 시스템을 제어하고, 조도 센서를 통해 조명을 자동으로 조절합니다. 또한, 가스 센서를 통해 가스 누출을 감지하고, 보안 센서를 통해 침입자를 감지하는 등의 기능을 수행합니다.
4. 자동차
자동차에서는 여러 종류의 센서가 사용되어 안전성과 편의성을 높입니다. 예를 들어, 주행 중 장애물을 감지하는 근접 센서, 타이어 압력을 모니터링하는 압력 센서, 주행 중 차선 이탈을 감지하는 카메라 센서 등이 있습니다. 이러한 센서는 운전자의 안전을 보장하고, 운전 경험을 향상시키는 데 기여합니다.
5. 환경 모니터링
환경 보호를 위해 센서는 대기 오염, 수질 오염 등을 모니터링하는 데 사용됩니다. 가스 센서를 통해 대기 중의 유해 물질 농도를 측정하고, 수질 센서를 통해 수중의 오염 물질을 감지합니다. 이러한 데이터는 환경 정책 수립 및 오염 방지 대책 마련에 중요한 역할을 합니다.
센서의 미래 기술
센서 기술은 지속적으로 발전하고 있으며, 앞으로의 전망은 매우 밝습니다. 다음은 미래 센서 기술의 몇 가지 주요 트렌드입니다.
1. IoT(사물인터넷)와의 통합
IoT 기술의 발전으로 센서는 더욱 스마트해지고 있습니다. 다양한 센서가 인터넷에 연결되어 실시간으로 데이터를 수집하고 분석할 수 있게 되며, 이는 스마트 시티, 스마트 홈 등 다양한 분야에서 혁신을 가져올 것입니다. 예를 들어, 스마트 시티에서는 교통 센서가 실시간으로 교통 흐름을 모니터링하고, 이를 기반으로 신호등을 자동으로 조절하여 교통 체증을 줄일 수 있습니다.
2. 인공지능(AI)과의 결합
AI 기술과의 결합을 통해 센서는 더욱 정교한 데이터 분석과 예측이 가능해집니다. 예를 들어, 머신러닝 알고리즘을 이용하여 센서 데이터를 분석하고, 이상 징후를 조기에 감지할 수 있습니다. 이는 산업 자동화, 의료 진단, 환경 모니터링 등 다양한 분야에서 활용될 수 있습니다.
3. 소형화 및 저전력화
센서의 소형화와 저전력화는 모바일 기기와 웨어러블 기기에서의 활용을 더욱 용이하게 합니다. 이는 배터리 수명을 늘리고, 다양한 환경에서 센서를 사용할 수 있게 합니다. 예를 들어, 웨어러블 헬스케어 기기에서는 소형 센서를 통해 사용자의 생체 신호를 지속적으로 모니터링할 수 있습니다.
4. 새로운 감지 기술
나노 기술, 바이오 센서 등 새로운 감지 기술이 개발됨에 따라 센서의 감지 능력과 정확성이 향상될 것입니다. 이는 의료, 환경, 산업 등 다양한 분야에서 혁신적인 변화를 가져올 것으로 기대됩니다. 예를 들어, 바이오 센서는 특정 질병의 바이오마커를 감지하여 조기 진단에 기여할 수 있습니다.
