센서 - 열전대(Thermocouples)

온도 측정은 과학, 산업, 일상생활에서 매우 중요한 역할을 합니다. 다양한 온도 측정 기법 중에서 열전대(thermocouples)는 그 간단한 구조와 뛰어난 성능 덕분에 널리 사용되고 있습니다. 이번 블로그에서는 열전대의 원리, 종류, 장단점, 그리고 다양한 응용 분야에 대해 자세히 알아보겠습니다.



1. 열전대의 원리

열전대는 두 가지 서로 다른 금속 또는 합금이 접촉하여 생성되는 전압을 이용하여 온도를 측정하는 센서입니다. 이 원리는 **제베크 효과(Seebeck effect)**에 기반하고 있습니다. 제베크 효과란 두 개의 서로 다른 금속이 접촉할 때, 이들 사이의 온도 차이에 의해 전압이 발생하는 현상입니다.

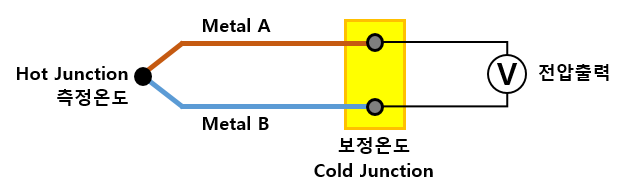

열전대는 일반적으로 두 개의 금속 와이어로 구성되어 있으며, 이 두 와이어는 한쪽 끝에서 접합되어 있습니다. 이 접합부는 측정하고자 하는 온도에 노출되고, 다른 쪽 끝은 기준 온도(보통 실온)에 놓입니다. 접합부에서 발생하는 전압은 온도 차이에 비례하므로, 이 전압을 측정하여 온도를 계산할 수 있습니다.



2. 열전대의 종류

열전대는 다양한 금속 조합에 따라 여러 종류가 있습니다. 각 종류는 특정한 온도 범위와 특성을 가지고 있어, 사용 목적에 따라 선택할 수 있습니다. 가장 일반적인 열전대 종류는 다음과 같습니다:



2.1 Type K (니켈-크롬/니켈-알루미늄)

● 온도 범위: -200°C ~ 1260°C
● 특징:
가장 일반적으로 사용되는 열전대입니다.
높은 정확도와 안정성을 제공하며, 다양한 환경에서 사용할 수 있습니다.
산화에 강하고, 고온에서도 잘 작동합니다.
● 응용 분야: 금속 가공, 화학 공정, 식품 산업 등



2.2 Type J (철/콘스탄탄)

● 온도 범위: -40°C ~ 750°C
● 특징:
저온 측정에 적합하며, 상대적으로 저렴합니다.
산화에 취약하여 고온 환경에서는 사용이 제한적입니다.
● 응용 분야: 가정용 기기, 저온 산업



2.3 Type T (구리/콘스탄탄)

● 온도 범위: -200°C ~ 350°C
● 특징:
매우 낮은 온도에서의 정확한 측정이 가능합니다.
식품 및 의료 분야에서 많이 사용됩니다.
● 응용 분야: 의료 기기, 식품 산업



2.4 Type E (니켈-크롬/콘스탄탄)

● 온도 범위: -200°C ~ 900°C
● 특징:
높은 전압 출력을 제공하여 정밀한 측정이 가능합니다.
저온에서의 성능이 우수합니다.
● 응용 분야: 연구 및 개발, 고온 환경



2.5 Type N (니켈-크롬-실리콘/니켈-실리콘)

● 온도 범위: -200°C ~ 1300°C
● 특징:
고온에서의 안정성이 뛰어나며, 산화에 강합니다.
Type K보다 더 높은 정확도를 제공합니다.
● 응용 분야: 고온 산업, 연구



2.6 Type R (백금-플래티넘)

● 온도 범위: 0°C ~ 1600°C
● 특징:
고온에서의 정확도가 매우 높습니다.
비싼 재료로 제작되어 가격이 비쌉니다.
● 응용 분야: 고온 실험, 금속 가공



2.7 Type S (백금-플래티넘)

● 온도 범위: 0°C ~ 1600°C
● 특징:
Type R과 유사하지만, 더 높은 정확도를 제공합니다.
고온에서의 안정성이 뛰어납니다.
● 응용 분야: 고온 실험, 연구



2.8 Type B (백금-로듐)

● 온도 범위: 0°C ~ 1800°C
● 특징:
매우 높은 온도에서 사용할 수 있으며, 고온 측정에 적합합니다.
비싼 재료로 제작되어 가격이 비쌉니다.
● 응용 분야: 고온 산업, 연구

3. 열전대 선택 시 고려사항

● 온도 범위: 측정하고자 하는 온도의 범위를 고려하여 적절한 열전대를 선택해야 합니다.
● 정확도: 각 열전대의 정확도를 비교하여 필요한 정확도에 맞는 종류를 선택합니다.
● 환경: 사용 환경(산화, 습기 등)에 따라 적합한 재료를 선택해야 합니다.
● 비용: 예산에 맞는 열전대를 선택하는 것도 중요합니다.

열전대는 다양한 종류와 특성을 가지고 있어, 사용 목적에 맞는 적절한 선택이 필요합니다. 각 종류의 특징을 잘 이해하고, 필요한 온도 범위와 정확도에 따라 선택하면 최적의 성능을 발휘할 수 있습니다.



4. 열전대의 장단점

장점

● 간단한 구조: 열전대는 두 개의 금속 와이어로 구성되어 있어 제작이 간단하고 비용이 저렴합니다.
● 빠른 응답 속도: 열전대는 작은 크기와 낮은 열 용량 덕분에 온도 변화에 빠르게 반응합니다.
● 넓은 온도 범위: 다양한 금속 조합을 통해 매우 넓은 온도 범위에서 사용할 수 있습니다.
● 내구성: 열전대는 고온 및 고압 환경에서도 안정적으로 작동할 수 있어 산업 현장에서 많이 사용됩니다.



단점

● 정확도: 열전대는 다른 온도 센서에 비해 상대적으로 정확도가 낮을 수 있습니다. 특히 저온 측정에서는 오차가 발생할 수 있습니다.
● 교정 필요: 열전대는 사용하기 전에 교정이 필요하며, 시간이 지남에 따라 성능이 저하될 수 있습니다.
● 전기적 간섭: 열전대는 전기적 간섭에 민감할 수 있어, 노이즈가 많은 환경에서는 신호가 왜곡될 수 있습니다.
