RS-232C, RS-485, RS-422

RS-232C, RS-485, RS-422: 통신 표준의 이해와 차이점



1. 서론

현대의 전자기기와 통신 시스템에서 데이터 전송은 매우 중요한 역할을 합니다. 다양한 통신 표준이 존재하지만, 그 중에서도 RS-232C, RS-485, RS-422는 산업 및 상업 분야에서 널리 사용되는 표준입니다. 이 블로그에서는 이 세 가지 통신 표준에 대해 자세히 설명하고, 각 표준의 특징과 차이점을 살펴보겠습니다.



2. RS-232C

개요

RS-232C는 1960년대에 개발된 직렬 통신 표준으로, 주로 컴퓨터와 주변 장치 간의 데이터 전송에 사용됩니다. 이 표준은 25핀 또는 9핀 D-sub 커넥터를 통해 연결되며, 최대 15미터의 거리에서 20kbps의 속도로 데이터를 전송할 수 있습니다.



특징

● 단방향 통신: RS-232C는 주로 단방향 통신에 사용되며, 한 장치가 데이터를 전송하고 다른 장치가 수신하는 방식입니다.
● 신호 전압: RS-232C는 전압 레벨을 사용하여 데이터를 전송합니다. 일반적으로 '1'은 -3V에서 -25V, '0'은 +3V에서 +25V로 정의됩니다.
● 간단한 연결: RS-232C는 간단한 연결 방식으로 인해 사용이 용이하지만, 거리와 속도에 제한이 있습니다.



용도

RS-232C는 주로 컴퓨터와 모뎀, 프린터, 스캐너 등과 같은 주변 장치 간의 연결에 사용됩니다. 그러나 거리와 속도의 제한으로 인해 현대의 고속 통신 환경에서는 점차 사용이 줄어들고 있습니다.



3. RS-422

개요

RS-422는 RS-232C의 한계를 극복하기 위해 개발된 표준으로, 차동 신호 방식을 사용하여 더 긴 거리와 높은 속도로 데이터를 전송할 수 있습니다. RS-422는 최대 1200미터의 거리에서 10Mbps의 속도로 데이터를 전송할 수 있습니다.



특징

● 차동 신호: RS-422는 두 개의 신호선을 사용하여 데이터를 전송합니다. 이 방식은 외부 간섭에 대한 저항력이 뛰어나며, 신호의 품질을 유지할 수 있습니다.
● 멀티드롭 기능: RS-422는 최대 10개의 수신 장치를 지원할 수 있어, 여러 장치와의 연결이 가능합니다.
● 고속 전송: RS-422는 높은 전송 속도를 지원하여, 데이터 전송이 빠르고 효율적입니다.



용도

RS-422는 산업 자동화, 데이터 수집 시스템, 그리고 고속 통신이 필요한 응용 프로그램에서 널리 사용됩니다. 특히, 공장 자동화 시스템에서 센서와 제어 장치 간의 통신에 많이 활용됩니다.



4. RS-485

개요

RS-485는 RS-422의 발전된 형태로, 다중 접속 및 장거리 통신을 지원하는 표준입니다. RS-485는 최대 1200미터의 거리에서 10Mbps의 속도로 데이터를 전송할 수 있으며, 최대 32개의 장치를 연결할 수 있습니다.



특징

● 다중 접속: RS-485는 최대 32개의 송신 장치와 32개의 수신 장치를 지원하여, 여러 장치 간의 통신이 가능합니다.
● 차동 신호: RS-485 역시 차동 신호 방식을 사용하여, 외부 간섭에 대한 저항력이 뛰어나고 신호의 품질을 유지할 수 있습니다.
● 반이중 및 전이중 통신: RS-485는 반이중 및 전이중 통신을 지원하여, 다양한 통신 방식에 유연하게 대응할 수 있습니다.



용도

RS-485는 산업 자동화, 빌딩 관리 시스템, 그리고 데이터 수집 시스템 등에서 널리 사용됩니다. 특히, 여러 장치가 동시에 연결되어야 하는 환경에서 매우 유용합니다.

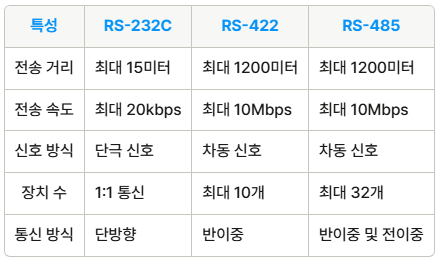

5. RS-232C, RS-422, RS-485의 차이점



6. 결론

RS-232C, RS-422, RS-485는 각각의 특성과 용도가 있는 통신 표준입니다. RS-232C는 간단한 연결과 사용의 용이성으로 인해 여전히 일부 분야에서 사용되지만, 거리와 속도의 제한으로 인해 현대의 고속 통신 환경에서는 점차 사용이 줄어들고 있습니다. 반면, RS-422와 RS-485는 차동 신호 방식을 사용하여 더 긴 거리와 높은 속도로 데이터를 전송할 수 있으며, 다중 접속 기능을 지원하여 산업 자동화 및 데이터 수집 시스템에서 널리 사용됩니다.

이러한 통신 표준을 이해하고 적절히 활용하는 것은 전자기기와 통신 시스템의 효율성을 높이는 데 중요한 요소입니다. 각 표준의 특징과 용도를 잘 파악하여, 필요한 상황에 맞는 통신 방식을 선택하는 것이 중요합니다.
