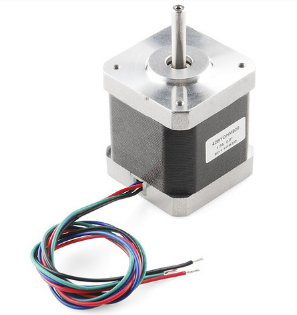

스탭모터(Stepping Motor)

스탭모터(Stepping Motor): 구조, 특성, 장단점

스탭모터는 전기 모터의 한 종류로, 정밀한 위치 제어가 필요한 다양한 응용 분야에서 널리 사용됩니다. 이 글에서는 스탭모터의 구조, 특성, 장단점에 대해 자세히 살펴보겠습니다.



1. 스탭모터의 구조

스탭모터는 일반적으로 다음과 같은 주요 구성 요소로 이루어져 있습니다.



1.1. 스테이터(고정자)

스테이터는 스탭모터의 외부 구조로, 전자기 코일이 장착되어 있습니다. 이 코일은 전류가 흐를 때 자기장을 생성하여 로터를 회전시키는 역할을 합니다. 스테이터는 일반적으로 여러 개의 극을 가지고 있으며, 각 극은 특정한 순서로 전류가 공급됩니다.



1.2. 로터(회전자)

로터는 스탭모터의 내부에서 회전하는 부분으로, 일반적으로 자석으로 만들어져 있습니다. 로터는 스테이터의 자기장에 의해 회전하며, 각 스텝마다 일정한 각도로 회전합니다. 로터의 구조는 일반적으로 영구 자석 또는 자성 재료로 구성되어 있습니다.



1.3. 기어박스

일부 스탭모터는 기어박스를 포함하여 출력 토크를 증가시키고 속도를 조절합니다. 기어비에 따라 모터의 회전 속도와 토크를 조정할 수 있습니다.



1.4. 제어 회로

스탭모터는 제어 회로를 통해 동작합니다. 이 회로는 입력 신호를 받아 모터의 각 스텝을 제어하며, 일반적으로 마이크로컨트롤러나 드라이버 회로가 사용됩니다.



2. 스탭모터의 특성

스탭모터는 다음과 같은 여러 가지 특성을 가지고 있습니다.



2.1. 정밀한 위치 제어

스탭모터는 각 스텝이 일정한 각도로 회전하기 때문에, 매우 정밀한 위치 제어가 가능합니다. 이는 CNC 기계, 3D 프린터, 로봇 팔 등에서 필수적인 기능입니다.



2.2. 개방 루프 제어

스탭모터는 개방 루프 제어 방식으로 동작할 수 있습니다. 이는 별도의 피드백 장치 없이도 동작할 수 있다는 의미로, 시스템이 간단해지고 비용이 절감됩니다.



2.3. 높은 토크

스탭모터는 저속에서 높은 토크를 제공할 수 있어, 무거운 하중을 쉽게 이동시킬 수 있습니다. 이는 산업용 응용 분야에서 매우 유용합니다.



2.4. 다양한 제어 방식

스탭모터는 다양한 제어 방식을 지원합니다. 전체 스텝(full step), 반 스텝(half step), 1/4 1/8 1/16 미세 스텝(microstepping) 등 여러 가지 방식으로 제어할 수 있어, 필요에 따라 적절한 방식을 선택할 수 있습니다.



3. 스탭모터의 장점

스탭모터는 여러 가지 장점을 가지고 있습니다.



3.1. 높은 정밀도

스탭모터는 각 스텝이 일정한 각도로 회전하기 때문에, 매우 정밀한 위치 제어가 가능합니다. 이는 고정밀 작업에 적합합니다.



3.2. 간단한 제어 시스템

스탭모터는 개방 루프 제어 방식으로 동작할 수 있어, 복잡한 피드백 시스템이 필요 없습니다. 이는 설계 및 구현을 간소화합니다.



3.3. 비용 효율성

스탭모터는 상대적으로 저렴한 가격으로 제공되며, 다양한 응용 분야에서 사용될 수 있습니다. 이는 예산이 제한된 프로젝트에 적합합니다.



3.4. 내구성

스탭모터는 일반적으로 내구성이 뛰어나며, 긴 수명을 제공합니다. 이는 산업 환경에서의 신뢰성을 높이는 요소입니다.



4. 스탭모터의 단점

스탭모터는 장점이 많지만, 몇 가지 단점도 존재합니다.



4.1. 저속에서의 진동

스탭모터는 저속에서 진동이 발생할 수 있습니다. 이는 스텝 간의 불균형으로 인해 발생하며, 정밀한 작업에 영향을 미칠 수 있습니다.



4.2. 고속에서의 토크 감소

스탭모터는 고속에서 토크가 감소하는 경향이 있습니다. 이는 고속 회전이 필요한 응용 분야에서는 단점이 될 수 있습니다.



4.3. 열 발생

스탭모터는 지속적으로 전류가 흐르기 때문에 열이 발생할 수 있습니다. 이는 모터의 성능에 영향을 미칠 수 있으며, 적절한 냉각이 필요할 수 있습니다.



4.4. 제한된 피드백

스탭모터는 개방 루프 제어 방식으로 동작할 경우, 위치 오차가 발생할 수 있습니다. 이는 외부 힘이나 하중 변화에 의해 발생할 수 있으며, 이를 보완하기 위해 폐쇄 루프 제어 방식이 필요할 수 있습니다.



5. 특정 응용 분야

스탭모터는 특정 응용 분야에서 서보모터 보다 특히 유리합니다. 예를 들어:
●프린터: 잉크젯 프린터나 3D 프린터에서 스탭모터는 정확한 위치 제어가 필요하므로 적합합니다.
● 스캐너: 스캐너의 이동 메커니즘에서도 스탭모터가 사용됩니다.
● 자동화된 조정 장치: 카메라의 초점 조정이나 각도 조정에 스탭모터가 활용됩니다.



6. 결론

스탭모터는 정밀한 위치 제어와 간단한 제어 시스템을 제공하는 중요한 기술입니다. 다양한 산업 분야에서 활용되며, 특히 고정밀 작업에 적합합니다. 그러나 저속에서의 진동, 고속에서의 토크 감소, 열 발생 등의 단점도 존재합니다. 따라서 스탭모터를 선택할 때는 프로젝트의 요구 사항과 특성을 고려하여 신중하게 결정해야 합니다.
