모터 가감속 프로파일

모터 가감속 프로파일: 사다리꼴 프로파일과 S-형 프로파일의 이해

모터 제어 시스템에서 가감속 프로파일은 모터의 성능과 효율성을 결정짓는 중요한 요소입니다. 특히, 사다리꼴 프로파일(Trapezoid Curve)과 S-형 프로파일(Sigmoid Curve)은 가장 널리 사용되는 두 가지 가감속 프로파일로, 각각의 특성과 장단점이 있습니다. 이번 블로그에서는 이 두 프로파일에 대해 깊이 있게 살펴보겠습니다.



1. 가감속 프로파일의 중요성

모터는 다양한 산업 분야에서 사용되며, 그 성능은 가감속 프로파일에 크게 의존합니다. 가감속 프로파일은 모터가 정지 상태에서 설정된 속도에 도달하고, 다시 정지 상태로 돌아가는 과정을 정의합니다. 이 과정에서 모터의 가속도와 감속도는 기계적 스트레스, 에너지 소비, 소음 및 진동에 영향을 미칩니다. 따라서 적절한 가감속 프로파일을 선택하는 것은 시스템의 효율성과 안정성을 높이는 데 필수적입니다.

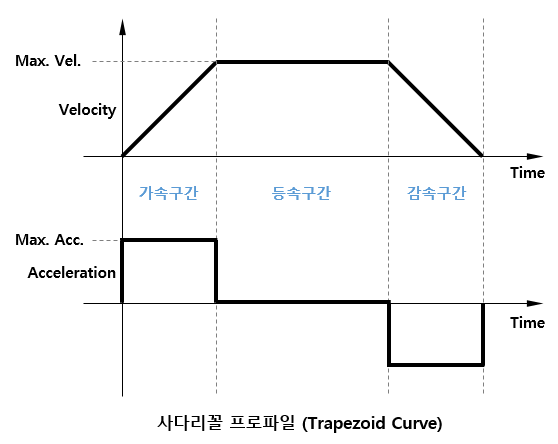

2. 사다리꼴 프로파일 (Trapezoid Curve)





2.1 구조와 동작 원리

사다리꼴 프로파일은 가속, 정속, 감속의 세 가지 구간으로 나뉘어 있습니다. 이 프로파일의 이름은 그래프가 사다리꼴 모양을 띠기 때문에 붙여졌습니다.

● 가속 구간: 모터가 정지 상태에서 설정된 속도에 도달하기까지의 구간입니다. 이 구간에서는 일정한 가속도로 속도가 증가합니다.
● 등속 구간: 설정된 속도에 도달한 후, 모터는 일정한 속도로 동작합니다. 이 구간은 모터가 작업을 수행하는 시간입니다.
● 감속 구간: 설정된 속도에서 정지 상태로 돌아가는 구간입니다. 이 구간에서도 일정한 감속도로 속도가 감소합니다.



2.2 특징

사다리꼴 프로파일은 간단한 수학적 모델로 구현할 수 있어 많은 산업 자동화 시스템에서 널리 사용됩니다. 가속과 감속이 일정한 비율로 이루어지기 때문에 예측 가능한 동작을 제공합니다. 그러나 이러한 특성은 때때로 기계적 스트레스를 유발할 수 있습니다. 급격한 가속과 감속은 진동이나 충격을 발생시킬 수 있으며, 이는 기계의 수명을 단축시킬 수 있습니다.



2.3 장점과 단점

● 장점:
구현이 간단하고, 예측 가능한 성능을 제공합니다.
다양한 산업 자동화 및 로봇 시스템에서 널리 사용됩니다.

● 단점:
급격한 가속과 감속으로 인해 기계적 스트레스가 발생할 수 있습니다.
정밀한 위치 제어가 필요한 응용 분야에서는 한계가 있을 수 있습니다.

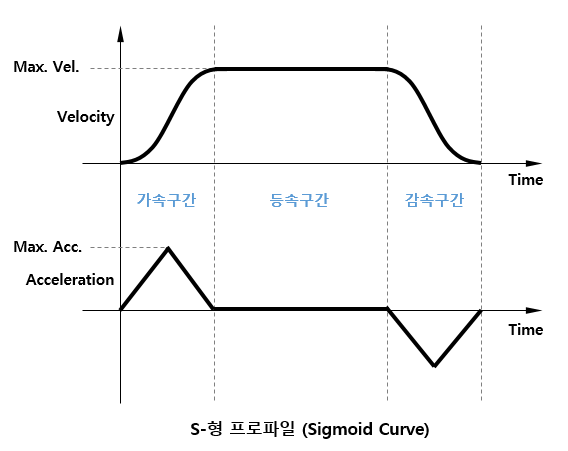

3. 에스 자형 프로파일 (Sigmoid Curve)



3.1 구조와 동작 원리

에스 자형 프로파일은 부드러운 가속과 감속을 특징으로 하며, 가속과 감속이 점진적으로 이루어집니다. 이 프로파일은 S자 형태의 곡선으로 나타나며, 다음과 같은 구간으로 나뉩니다.

● 가속 구간: 초기에는 느리게 시작하여 점차 가속이 증가합니다. 이 구간에서는 가속도가 점진적으로 증가하여 부드러운 시작을 제공합니다.
● 등속 구간: 설정된 속도에 도달한 후, 모터는 부드럽게 일정한 속도로 유지됩니다.
● 감속 구간: 감속도 점진적으로 이루어져 정지 상태로 돌아갑니다. 이 구간에서도 감속도가 점진적으로 감소하여 부드러운 정지를 제공합니다.



3.2 특징

에스 자형 프로파일은 가속과 감속이 부드럽게 이루어지기 때문에 기계적 충격을 줄이고, 소음과 진동을 최소화합니다. 이러한 특성 덕분에 정밀한 제어가 필요한 응용 분야에서 많이 사용됩니다. 예를 들어, 로봇 팔이나 CNC 기계와 같은 정밀 기계에서 에스 자형 프로파일은 매우 유용합니다.



3.3 장점과 단점

● 장점:
부드러운 동작으로 인해 기계적 스트레스가 적고, 긴 수명을 보장합니다.
정밀한 위치 제어가 필요한 응용 분야에 적합합니다.

● 단점:
구현이 복잡하고, 계산량이 많아 처리 시간이 길어질 수 있습니다.
초기 설정이 잘못될 경우, 성능 저하가 발생할 수 있습니다.

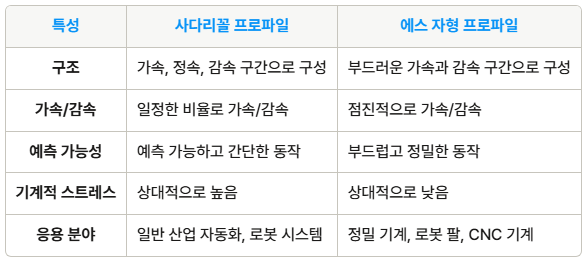

4. 사다리꼴 프로파일과 에스 자형 프로파일의 비교



5. 결론

모터의 가감속 프로파일은 시스템의 성능과 효율성을 결정짓는 중요한 요소입니다. 사다리꼴 프로파일과 에스 자형 프로파일은 각각의 장단점이 있으며, 사용 목적에 따라 적절한 프로파일을 선택하는 것이 중요합니다. 사다리꼴 프로파일은 간단하고 예측 가능한 동작을 제공하는 반면, 에스 자형 프로파일은 부드러운 가감속을 통해 기계적 스트레스를 줄이고 정밀한 제어를 가능하게 합니다. 이러한 특성들은 다양한 산업 및 로봇 응용 분야에서 중요한 역할을 하며, 최적의 성능을 발휘하기 위해서는 각 프로파일의 특성을 잘 이해하고 활용하는 것이 필요합니다.
