공압 - 에어실린더(Air Sylinder)

공압 에어실린더는 압축 공기를 이용하여 선형 운동을 생성하는 기계 장치로, 다양한 산업 분야에서 자동화 및 기계적 작업을 수행하는 데 필수적인 요소입니다. 이번 블로그에서는 공압 에어실린더의 정의와 함께 단동실린더와 복동실린더의 동작 원리 및 차이점에 대해 자세히 알아보겠습니다.



1. 공압 에어실린더의 정의

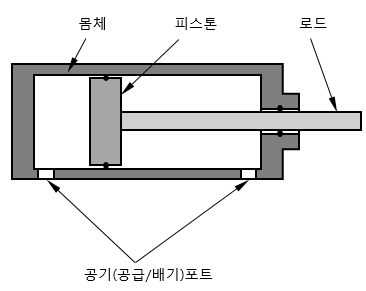

공압 에어실린더는 압축된 공기를 사용하여 피스톤을 움직여 선형 운동을 생성하는 장치입니다. 이 장치는 일반적으로 다음과 같은 구성 요소로 이루어져 있습니다:

● 실린더 몸체: 공기가 압축되어 피스톤을 움직이는 공간.
● 피스톤: 공압에 의해 움직이는 부분으로, 로드와 연결되어 있습니다.
● 로드: 피스톤의 움직임을 외부로 전달하는 부분.
● 공기 포트: 압축 공기가 공급되는 입구.

공압 에어실린더는 다양한 산업에서 사용되며, 조립, 이송, 포장 등 여러 작업을 자동화하는 데 기여합니다.



2. 단동실린더와 복동실린더의 동작 원리

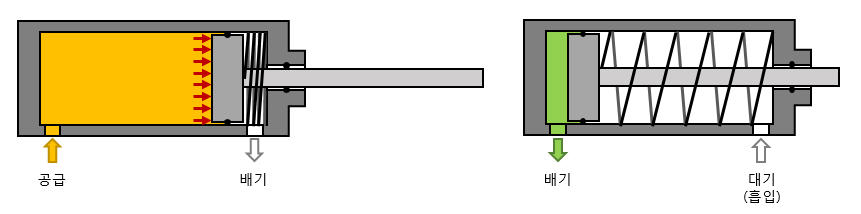

2.1 단동실린더 (Single-Acting Cylinder)

단동실린더는 한 방향으로만 힘을 발생시키는 실린더입니다. 이 실린더는 일반적으로 스프링을 이용해 원래 위치로 돌아옵니다. 동작 원리는 다음과 같습니다:

● 압축 공기 공급: 공압 시스템에서 압축 공기가 실린더의 한쪽 포트를 통해 공급됩니다.
● 피스톤 이동: 압축 공기가 피스톤의 한쪽 면에 작용하면, 피스톤이 이동하게 됩니다. 이때 피스톤은 공기가 공급된 방향으로만 이동합니다.
● 스프링 작용: 피스톤이 이동한 후, 스프링의 힘에 의해 원래 위치로 돌아옵니다. 이 과정은 반복적으로 이루어집니다.

단동실린더는 간단한 이송 작업이나 자동화 시스템에서 많이 사용됩니다. 예를 들어, 물체를 들어올리거나 내리는 작업에 적합합니다.

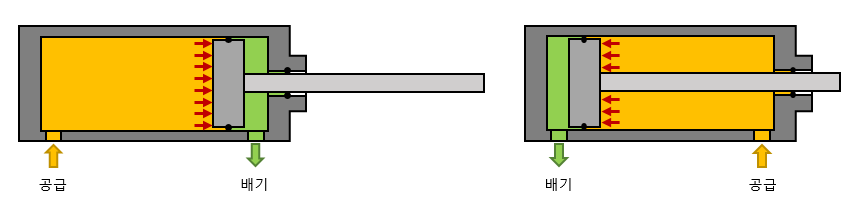

2.2 복동실린더 (Double-Acting Cylinder)

복동실린더는 두 방향으로 힘을 발생시킬 수 있는 실린더입니다. 이 실린더는 압축 공기가 피스톤의 양쪽에서 작용하여 양방향으로 이동할 수 있습니다. 동작 원리는 다음과 같습니다:

● 압축 공기 공급: 공압 시스템에서 압축 공기가 피스톤의 한쪽 포트를 통해 공급됩니다.
● 피스톤 이동: 압축 공기가 피스톤의 한쪽 면에 작용하면, 피스톤이 이동하게 됩니다. 이때 피스톤은 공기가 공급된 방향으로 이동합니다.
● 반대 방향으로의 이동: 피스톤이 원래 위치로 돌아가려면, 반대쪽 포트로 공기가 공급되어야 합니다. 이로 인해 피스톤이 반대 방향으로 이동합니다.

복동실린더는 복잡한 자동화 시스템이나 조립 라인에서 많이 사용됩니다. 예를 들어, 물체를 밀거나 당기는 작업에 적합합니다.



3. 단동실린더와 복동실린더의 차이점

단동실린더와 복동실린더는 여러 가지 측면에서 차이가 있습니다. 주요 차이점은 다음과 같습니다:



3.1 작동 방식

● 단동: 한 방향으로만 작동하며, 스프링에 의해 원위치로 돌아갑니다.
● 복동: 두 방향으로 작동할 수 있으며, 공기의 공급에 따라 피스톤이 양방향으로 이동합니다.



3.2 구조

● 단동: 일반적으로 간단한 구조로 되어 있어 설치와 유지보수가 용이합니다.
● 복동: 두 개의 포트가 필요하므로 구조가 복잡하며, 더 많은 부품이 필요합니다.



3.3 용도

● 단동: 간단한 이송 작업이나 물체를 들어올리는 작업에 적합합니다.
● 복동: 복잡한 자동화 시스템이나 물체를 밀거나 당기는 작업에 적합합니다.



3.4 비용

● 단동: 구조가 간단하여 상대적으로 저렴합니다.
● 복동: 구조가 복잡하고 부품이 많아 상대적으로 비쌉니다.



4. 결론

공압 에어실린더는 압축 공기를 이용하여 선형 운동을 생성하는 중요한 기계 장치입니다. 단동실린더와 복동실린더는 각각의 동작 원리와 용도에 따라 차별화되며, 다양한 산업 분야에서 활용되고 있습니다. 단동실린더는 간단한 작업에 적합하고, 복동실린더는 복잡한 자동화 시스템에서 더 많은 기능을 제공합니다.
