공압 - 솔레노이드 밸브

1. 솔레노이드 밸브란?

솔레노이드 밸브는 전자기력을 이용하여 유체의 흐름을 제어하는 장치입니다. 일반적으로 공압 또는 유압 시스템에서 사용되며, 전기 신호에 의해 작동하여 유체의 흐름을 열거나 닫는 역할을 합니다. 이 밸브는 자동화된 시스템에서 필수적인 요소로, 다양한 산업 분야에서 널리 사용됩니다.



2. 솔레노이드 밸브의 기본 원리

솔레노이드 밸브는 전자기 유도 원리를 기반으로 작동합니다. 기본적으로 솔레노이드(전선으로 감긴 코일)와 철심으로 구성되어 있습니다. 전류가 코일을 통과하면 자기장이 형성되고, 이 자기장은 철심을 끌어당겨 밸브의 스풀이나 포핏을 이동시킵니다. 이로 인해 유체의 흐름이 열리거나 닫히게 됩니다.





2.1 작동 과정

● 전원 공급: 솔레노이드에 전원이 공급되면 코일에 전류가 흐릅니다.
● 자기장 형성: 전류가 흐르면서 코일 주위에 자기장이 형성됩니다.
● 철심 이동: 형성된 자기장이 철심을 끌어당겨 이동시킵니다.
● 밸브 작동: 철심의 이동에 따라 밸브의 스풀이나 포핏이 움직여 유체의 흐름을 제어합니다.

이러한 작동 원리는 솔레노이드 밸브가 빠르고 정확하게 유체의 흐름을 제어할 수 있도록 해줍니다.

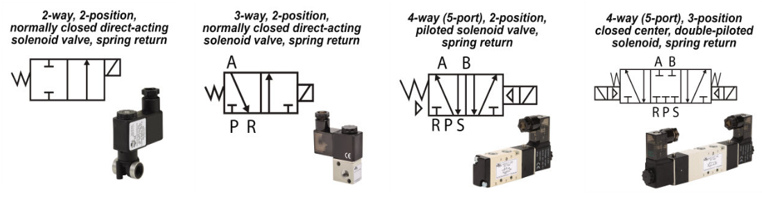

3. 단동 솔레노이드 밸브

단동 솔레노이드 밸브는 한 방향으로만 작동하는 밸브입니다. 일반적으로 스프링이 내장되어 있어 전원이 꺼지면 스프링의 힘에 의해 원래 위치로 돌아갑니다. 이 밸브는 주로 유체의 흐름을 차단하거나 개방하는 데 사용됩니다.



3.1 특징

● 구조: 단동 솔레노이드 밸브는 간단한 구조로 되어 있어 설치와 유지보수가 용이합니다.
● 작동 방식: 전원이 공급되면 솔레노이드가 작동하여 유체의 흐름을 개방하고, 전원이 차단되면 스프링이 작용하여 흐름을 차단합니다.
● 응용 분야: 주로 자동화된 시스템, 가전제품, 공압 및 유압 시스템에서 사용됩니다.



3.2 장점과 단점

● 장점:
간단한 구조로 인해 저렴한 가격
설치와 유지보수가 용이
신뢰성이 높음

● 단점:
한 방향으로만 작동하므로 복잡한 흐름 제어에는 적합하지 않음
스프링의 마모로 인해 시간이 지남에 따라 성능 저하 가능성



4. 복동 솔레노이드 밸브

복동 솔레노이드 밸브는 두 방향으로 작동할 수 있는 밸브입니다. 이 밸브는 두 개의 솔레노이드가 장착되어 있어, 각각의 솔레노이드가 작동할 때마다 유체의 흐름을 전환할 수 있습니다.



4.1 특징

● 구조: 복잡한 구조로 되어 있으며, 두 개의 솔레노이드가 필요합니다.
● 작동 방식: 하나의 솔레노이드가 작동하면 유체가 한 방향으로 흐르고, 다른 솔레노이드가 작동하면 반대 방향으로 흐릅니다.
● 응용 분야: 자동화된 기계, 로봇 시스템, 공압 및 유압 시스템 등에서 사용됩니다.



4.2 장점과 단점

● 장점:
두 방향으로 유체의 흐름을 제어할 수 있어 다양한 응용 가능
복잡한 시스템에서 유용하게 사용됨

● 단점:
구조가 복잡하여 가격이 비쌈
설치와 유지보수가 더 어려움

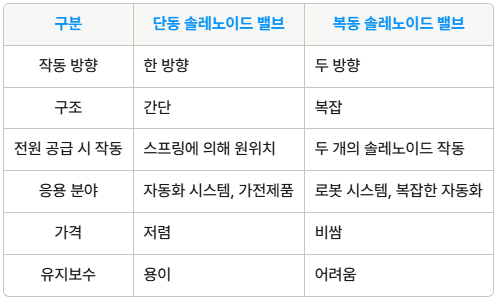

5. 단동과 복동 솔레노이드 밸브의 차이점
