센서 - 포토센서(Photoelectric Sensor)

포토센서의 원리와 종류

포토센서는 빛을 감지하여 전기 신호로 변환하는 장치로, 다양한 산업 및 일상 생활에서 널리 사용됩니다. 이 블로그에서는 포토센서의 기본 원리와 함께, 세 가지 주요 유형인 Through-Beam(투수과형), Retro-Reflective(미러반사형), Diffused(일반형)의 용도와 차이점에 대해 자세히 살펴보겠습니다.



1. 포토센서의 기본 원리

포토센서는 일반적으로 빛의 세기를 감지하여 전기 신호로 변환하는 장치입니다. 이 과정은 다음과 같은 단계로 이루어집니다:

● 광자 흡수: 포토센서는 특정 파장의 빛을 흡수할 수 있는 반도체 재료로 구성되어 있습니다. 이 재료는 광자가 흡수되면 전자가 높은 에너지 상태로 전이됩니다.

● 전자-홀 쌍 생성: 광자가 반도체의 원자에 흡수되면, 전자가 원자에서 떨어져 나와 자유 전자가 됩니다. 이때, 전자가 떨어져 나간 자리는 '홀'이라고 불리며, 전자와 홀의 쌍을 '전자-홀 쌍'이라고 합니다.

● 전기 신호 생성: 생성된 자유 전자는 전기장에 의해 이동하게 되고, 이로 인해 전류가 흐르게 됩니다. 이 전류는 빛의 세기에 비례하여 증가하며, 이를 통해 빛의 강도를 측정할 수 있습니다.

이러한 기본 원리를 바탕으로 포토센서는 다양한 형태로 설계되어 특정 용도에 맞게 사용됩니다.



2. 포토센서의 종류

포토센서는 여러 종류가 있으며, 그 중에서도 Through-Beam, Retro-Reflective, Diffused의 세 가지 유형이 가장 일반적입니다. 각 유형의 원리와 용도는 다음과 같습니다.



2.1 Through-Beam (투수과형)

원리

Through-Beam 포토센서는 송신기와 수신기로 구성되어 있습니다. 송신기는 빛을 발사하고, 수신기는 이 빛을 감지합니다. 두 장치 사이에 물체가 있을 경우, 빛이 차단되어 수신기에서 신호가 발생합니다. 이 방식은 매우 간단하고 신뢰성이 높습니다.





용도

Through-Beam 포토센서는 주로 다음과 같은 용도로 사용됩니다:

● 물체 감지: 생산 라인에서 물체의 존재 여부를 감지하는 데 사용됩니다. 예를 들어, 컨베이어 벨트에서 물체가 지나갈 때, 빛이 차단되면 이를 감지하여 자동으로 다음 작업을 수행할 수 있습니다.
● 안전 시스템: 출입구나 위험 지역에 설치하여 사람이나 물체가 접근할 때 경고를 발생시키는 데 사용됩니다.
● 자동화 장비: 로봇이나 자동화된 기계에서 물체의 위치를 감지하여 작업을 수행하는 데 필수적입니다.

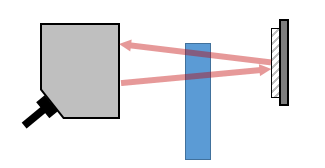

2.2 Retro-Reflective (미러반사형)

원리

Retro-Reflective 포토센서는 송신기와 수신기가 하나의 장치에 통합되어 있으며, 반사경을 사용하여 빛을 되돌려 수신합니다. 송신기가 발사한 빛이 반사경에 의해 되돌아오면 수신기가 이를 감지하여 신호를 발생시킵니다. 물체가 반사경과 송신기 사이에 있을 경우, 빛이 차단되어 신호가 발생합니다.





용도

Retro-Reflective 포토센서는 다음과 같은 용도로 사용됩니다:

● 물체 감지: 물체가 반사경과 송신기 사이에 있을 때 신호를 발생시켜 물체의 존재를 감지합니다. 이는 생산 라인에서의 물체 감지에 유용합니다.
● 안전 장치: 출입구나 위험 지역에 설치하여 사람이나 물체가 접근할 때 경고를 발생시키는 데 사용됩니다.
● 자동차 산업: 차량의 주차 보조 시스템이나 후방 감지 시스템에 사용되어, 장애물과의 거리를 측정하는 데 도움을 줍니다.

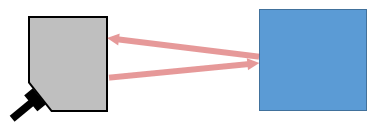

2.3 Diffused (일반형)

원리

Diffused 포토센서는 송신기와 수신기가 하나의 장치에 통합되어 있으며, 물체가 빛을 반사하여 수신기로 돌아오는 원리를 이용합니다. 이 방식은 물체의 표면에서 반사된 빛을 감지하여 신호를 발생시킵니다. 물체의 색상이나 표면 상태에 따라 감지 거리가 달라질 수 있습니다.





용도

Diffused 포토센서는 다음과 같은 용도로 사용됩니다:

● 물체 감지: 다양한 표면에서 반사된 빛을 감지하여 물체의 존재를 확인합니다. 이는 다양한 산업 분야에서 사용됩니다.
● 포장 및 라벨링: 포장 기계에서 제품의 위치를 감지하거나 라벨의 위치를 확인하는 데 사용됩니다.
● 자동화 시스템: 로봇이나 자동화된 기계에서 물체의 위치를 감지하여 작업을 수행하는 데 유용합니다.

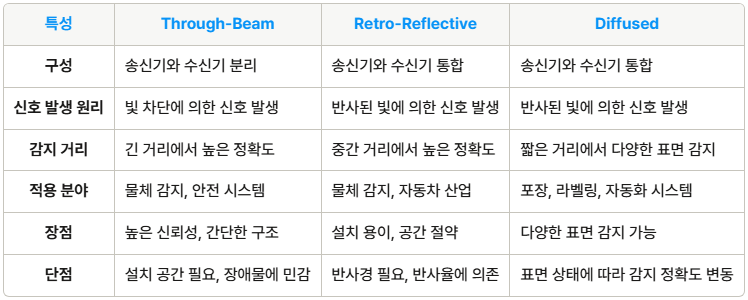

3. Through-Beam, Retro-Reflective, Diffused의 차이점
