센서 - 마그네틱 센서(Magnetic Sensor)

마그네틱 센서(Magnetic Sensor)는 자기장을 감지하고 측정하는 장치로, 현대 기술에서 매우 중요한 역할을 하고 있습니다. 이 센서는 다양한 산업 분야에서 활용되며, 그 원리와 응용에 대한 이해는 전자 공학 및 자동화 시스템 설계에 필수적입니다. 이번 블로그에서는 마그네틱 센서의 종류, 작동 원리, 응용 분야, 그리고 미래 전망에 대해 자세히 살펴보겠습니다.



1. 마그네틱 센서의 정의

마그네틱 센서는 자기장을 감지하여 전기 신호로 변환하는 장치입니다. 이 센서는 자기장의 세기와 방향을 측정할 수 있으며, 이를 통해 다양한 정보를 얻을 수 있습니다. 마그네틱 센서는 일반적으로 전자기기, 자동차, 산업 자동화 시스템 등에서 널리 사용됩니다.



2. 마그네틱 센서의 종류

마그네틱 센서는 여러 가지 종류가 있으며, 각기 다른 원리와 특성을 가지고 있습니다. 주요 종류는 다음과 같습니다.



2.1. 홀 효과 센서

홀 효과 센서는 자기장에 의해 전류가 흐르는 도체에서 발생하는 전압 변화를 감지하는 장치입니다. 이 센서는 자기장이 도체에 수직으로 작용할 때, 도체 내부에 전압이 발생하는 원리를 이용합니다. 홀 효과 센서는 주로 위치 감지 및 속도 측정에 사용되며, 자동차의 바퀴 속도 감지, 모터의 위치 감지 등 다양한 분야에서 활용됩니다.



2.2. 자기 저항 센서

자기 저항 센서는 자기장에 의해 저항이 변하는 원리를 이용합니다. 이 센서는 자기장이 작용할 때 물질의 저항이 변화하는 현상을 감지합니다. 자기 저항 센서는 주로 자동차 및 전자기기에서 사용되며, 특히 전력 변환 장치에서 중요한 역할을 합니다.



2.3. 자기 코어 센서

자기 코어 센서는 자기 코어의 변화를 감지하여 전기 신호로 변환하는 장치입니다. 이 센서는 주로 전력 변환 장치에서 사용되며, 전류의 흐름을 감지하고 제어하는 데 필수적입니다.



3. 마그네틱 센서의 작동 원리

마그네틱 센서는 다양한 원리를 기반으로 작동합니다. 가장 일반적인 원리는 홀 효과와 자기 저항 변화입니다.



3.1. 홀 효과

홀 효과는 전류가 흐르는 도체에 수직으로 자기장이 작용할 때 발생하는 전압 변화를 이용합니다. 이 전압은 자기장의 세기에 비례하며, 이를 측정하여 자기장의 세기를 알 수 있습니다. 홀 효과 센서는 간단한 구조와 높은 신뢰성 덕분에 널리 사용됩니다.



3.2. 자기 저항 변화

자기 저항 변화는 자기장이 작용할 때 물질의 저항이 변화하는 원리를 이용합니다. 이 변화는 자기장의 세기에 비례하여 발생하며, 이를 통해 자기장의 세기를 측정할 수 있습니다. 자기 저항 센서는 높은 감도와 정밀도를 제공하여 다양한 응용 분야에서 사용됩니다.



4. 자동화 분야에서의 마그네틱 센서의 응용

자동화 시스템에서 마그네틱 센서는 로봇 및 자동화 장비의 위치 및 속도 감지에 사용됩니다. 생산 라인에서의 물체 감지 및 위치 확인에 필수적이며, 효율적인 생산 공정을 지원합니다.



4.1. 위치 감지

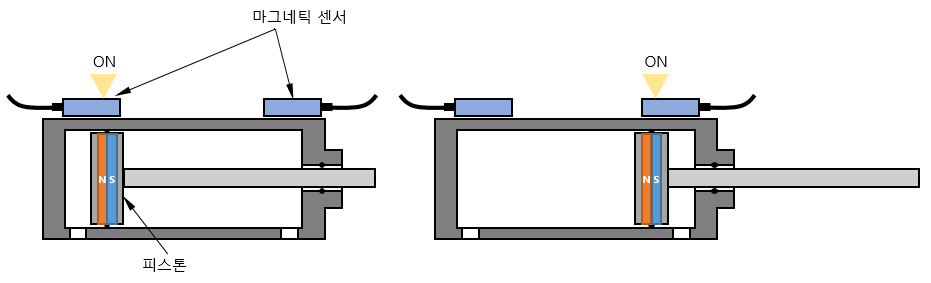

● 에어 실린더: 자동화 분야에서는 실린더의 동작위치 감지 용도로 실린더에 부착되어 많이 사용되고 있습니다.

● 로봇 공학: 로봇의 위치를 감지하여 정확한 동작을 수행하도록 합니다. 예를 들어, 로봇 팔의 위치를 감지하여 정밀한 작업을 수행할 수 있습니다.

● 자동차: 차량의 바퀴 속도 및 위치를 감지하여 안전성을 높이는 데 사용됩니다. ABS(안티록 브레이킹 시스템)에서 바퀴의 회전 속도를 감지하는 데 필수적입니다.



4.2. 속도 측정

● 산업 자동화: 생산 라인에서 물체의 이동 속도를 측정하여 생산 효율성을 높입니다. 예를 들어, 컨베이어 벨트에서 물체의 속도를 감지하여 자동으로 조절할 수 있습니다.

● 모터 제어: 모터의 회전 속도를 감지하여 정밀한 제어를 가능하게 합니다. 이는 전기차 및 드론 등에서 중요한 역할을 합니다.



4.3. 안전 시스템

● 자동문: 마그네틱 센서는 자동문에서 사람이나 물체가 접근할 때 문이 열리도록 하는 안전 센서로 사용됩니다. 이는 상업 시설 및 공공 장소에서 널리 사용됩니다.

● 보안 시스템: 마그네틱 센서를 이용한 도어 센서가 침입 감지 시스템에 사용되어, 문이 열리거나 닫힐 때 경고 신호를 발생시킵니다.



5. 마그네틱 센서의 장점과 단점

5.1. 장점

● 정확성: 마그네틱 센서는 높은 정확도로 자기장을 측정할 수 있습니다.
● 신뢰성: 간단한 구조와 높은 내구성 덕분에 오랜 시간 동안 안정적으로 작동합니다.
● 다양한 응용: 자동차, 전자기기, 산업 자동화 등 다양한 분야에서 활용될 수 있습니다.



5.2. 단점

● 환경적 요인: 온도, 습도, 전자기 간섭 등 외부 환경에 영향을 받을 수 있습니다.
● 비용: 고급 마그네틱 센서는 상대적으로 높은 비용이 발생할 수 있습니다.
